クロックジェネレーター

GPS-10MH

生産完了モデル

±0.00PPB( 10-12 [10億分の1] ) 以下
高精度10MHZ クロックジェネレーター

GPS-10MH
GPS-10MHフロントGPS-10MHリア
フロント            リア

希望小売価格(税別) 試聴機貸出
 ¥215,000
-
>>お客様の声をみる

低ノイズ回路の搭載

近年、デジタルオーディオはジッター低減/高音質化のため高精度クロックが使われるようになってきました。それに伴い、外部からクロックを入力できる「Word Sync」入力を持つデジタル機器も増えてきました。何故なら、「高性能クロックを使うとジッターが低減し、音質が向上する」と言われているからです。
確かにクロックを変えると音は変わりますが、高精度なクロックを使うだけで音が良くなるというのは間違いです。
AIRBOWでは10 年以上前からクロックによる音質への影響に注目し、「音の良いクロック発振回路」の開発に取り組み、ジッターを低減せずに音質を改善させる方法を発見しました。それはクロック発振回路自体のノイズを減らすことです。

10MHz クロック・ジェネレーター

AIRBOW が注目したのは、計測器などの業務用クロックに使用される「10MHzクロック」です。10MHzなら周波数が十分に高く、オーディオ帯域への影響が小さいと考えたからです。
しかし、10MHz ダイレクト入力に対応しているのはオーディオ装置は一部の業務用のクロック・ジェネレーターしかありませんでした。そこでAIRBOWはEsoteric社に10MHzダイレクト入力端子の装備を進言しました。Esoteric社は過去G-25Uで10MHz入力を実装していた経緯もあり、いち早く、10MHzダイレクト入力可能なデジタル機器の販売を開始したのです。

GPS 電波を利用することにより、超高精度クロックを発振を実現

現在市場にある高精度10MHz 出力クロック・ジェネレーターの多くは、「ルビジウム」を発振回路に使うため非常に高価です。また、ルビジウムは性質上消耗が激しく、長期にわたり安定性を得る為には定期的なメンテナンスが必要となり、多大なコストと手間が必要となります。
そこでAIRBOW は、GPS 衛星とOCXO(オーブン・コントロールド・クリスタル・オシレーター)を利用して、ルビジウム・クロック・ジェネレーターと同等クラスの超高精度クロックを発振する装置の開発を開始しました。

低コスト・高音質への取り組み

Trimble Thunderbolt GPS UnitAIRBOW が目指すのは高音質だけではありません。多くのお客様にこの感動をお届けするには、コストパフォーマンスも重要な課題です。
そこでAIRBOWが選んだのは、Trimble社製のThunderboltというGPS ユニットでした。このユニットは、電源とアンテナを付けるだけで、FPGA制御されたOCVCXO(オーブン・コントロールド・ボルテージ・コントロールド・クリスタル・オシレーター)による、きわめて安定した高精度10MHz クロックが得られます。

GPS10MH POWER Schematicsさらに、GPS 衛星から補正電波を受信すると、Esoteric G-0 クラスと同等の「±0.00ppb」という驚くべき高い精度の10MHz クロックを発振するようになります。
性能に申し分のない素晴らしいこのユニットは、新品で入手すると非常に高価なため、携帯電話基地局払い下げ品を大量に入手し、十分なテストを行ってから搭載することで低価格を実現しました。

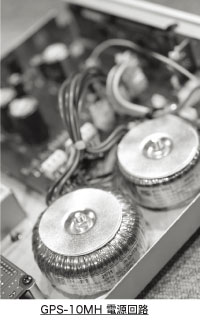

Thunderbolt GPS ユニットをさらに高音質化するため、GPS-10MH は吟味したトロイダルトランスによる2種の独立電源回路、オーディオグレード内部配線材などを備え、GPS ユニットの動作と発振精度をリアルタイムに監視できるディスプレイを搭載しています。このディスプレイ(マイクロコンピュータ)は不要な場合、個別に電源を切ることができるため、メインクロック回路へのノイズ影響を少しでも排除できる仕様となっております。

使用方法

GPS-10MHはEsoteric社/Antelope Audio社/PhaseTech社やBrainStorm社等から発売されている10MHz入力可能な機種と組み合わせてご使用ください。

本体の設置と共に、GPSアンテナを設置する必要があります。GPSアンテナは水の溜まる場所を避け、出来る限り空を見渡せる野外に設置してください。屋内(窓際)に設置することも可能ですが、金網のある窓や熱線反射型硝子越しなどでは受信できない場合があります。

日本国内での使用では主に南向き(赤道方向)上空を飛んでいる静止衛星・準天頂衛星に向けてアンテナを設置してください。

主な仕様

機種名 GPS-10MH
GPSユニット Trimble社 Thunderbolt
GPSアンテナ入力 75Ω/Fコネクタ(5V±10%)
10MHzクロック出力 BNC x1(サイン波/50Ω/12.5dBm±2.5)
1pps 出力 BNC x1(TTL)
その他端子 Serial(RS-232C) x1
Micro Computer Input (M COMP/RS-232C) x1
電源 AC100V, 50/60Hz, 消費電力7w
外形寸法 W230mm x H65mm x D300mm(突起含まず)
重量 2.5kg(本体)

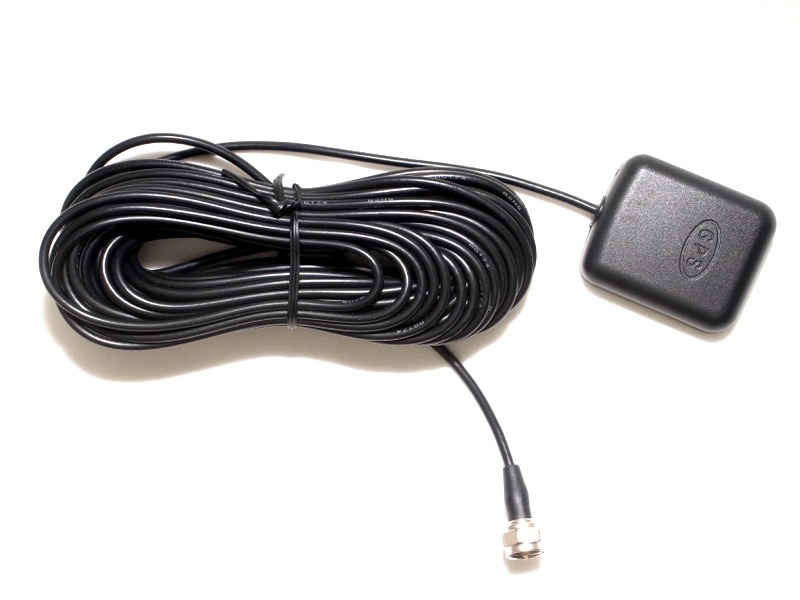

付属品 全天候型GPSアンテナ(ケーブルφ3mm, 10m、Fコネクタ)
            gps10mhアンテナ

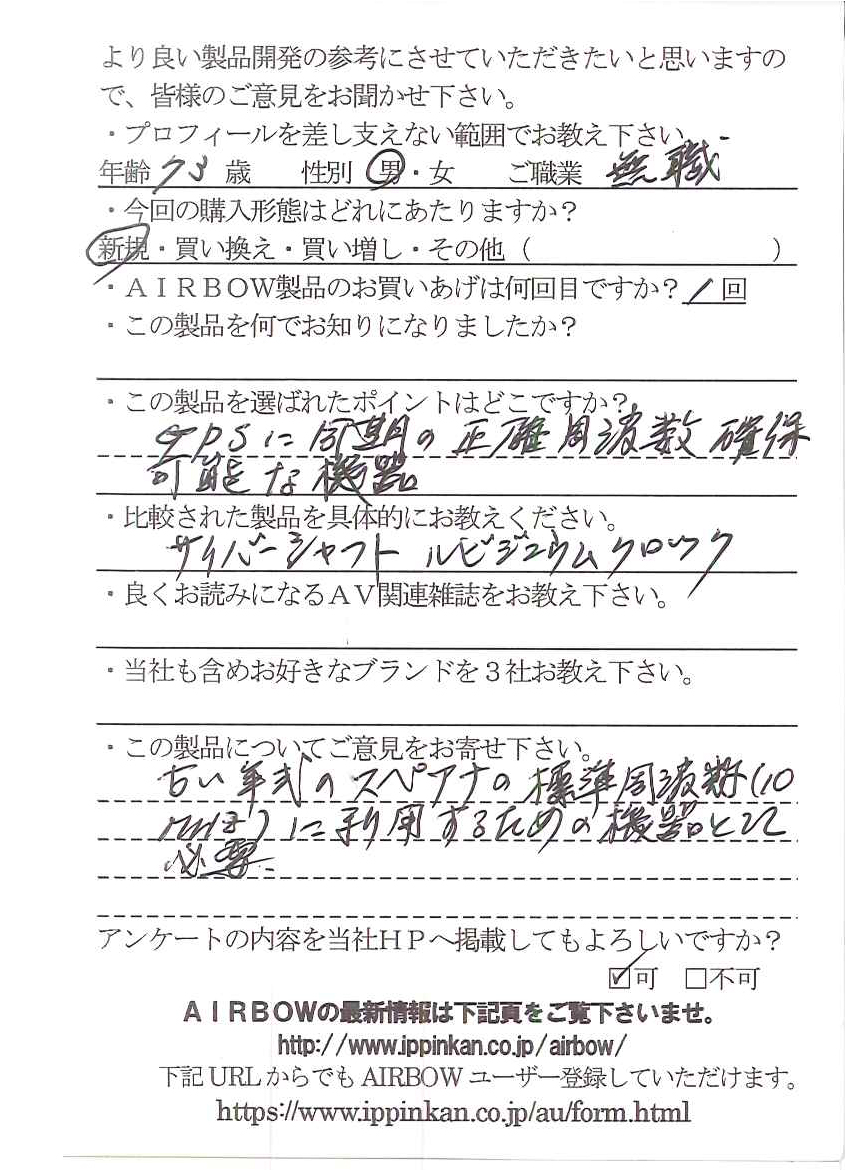

お客様の声 (画像をクリックで拡大)

H.Y.様 ユーザー
