SWITCH-LEG 取り付け確認チャート

まずは、SWITCH-LEGが機器に対応しているかどうか、メーカー別　取付脚　対応表で、ご確認ください。
対応表に掲載がない場合は、お手数ですが、以下の方法でご確認いただけます。　>>フローチャートをみる（PDF版）

（１）標準の脚の取外しはできますか？

取り外しできる→（２）にお進みください。

取り外しできない→SWITCH-LEGは取り付けできません。

※ネジ式ではなく、はめ込み式の脚の場合は、SWITCH-LEGは取り付けできません。
※標準の脚と本体を強力な接着剤で貼り付けている製品もございます。破損の恐れがありますので無理に取り外さないでください。
※裏返したまま機器を移動させるとラックやボードに傷が付く恐れがございますので、傷の付かない柔らかい布の上で作業してください。

（２）取り外した脚の高さは同じですか？

脚の高さがすべて同じ→（３）にお進みください。

１つでも違う高さの脚がある→SWITCH-LEGは取り付けできません。

（３）ネジの直径は何ｍｍですか？ →注１

ネジの直径が３ｍｍまたは４ｍｍ→（４）にお進みください。

ネジの直径が３ｍｍ、４ｍｍ以外→SWITCH-LEGは取り付けできません。

注１）直径の簡単な測り方

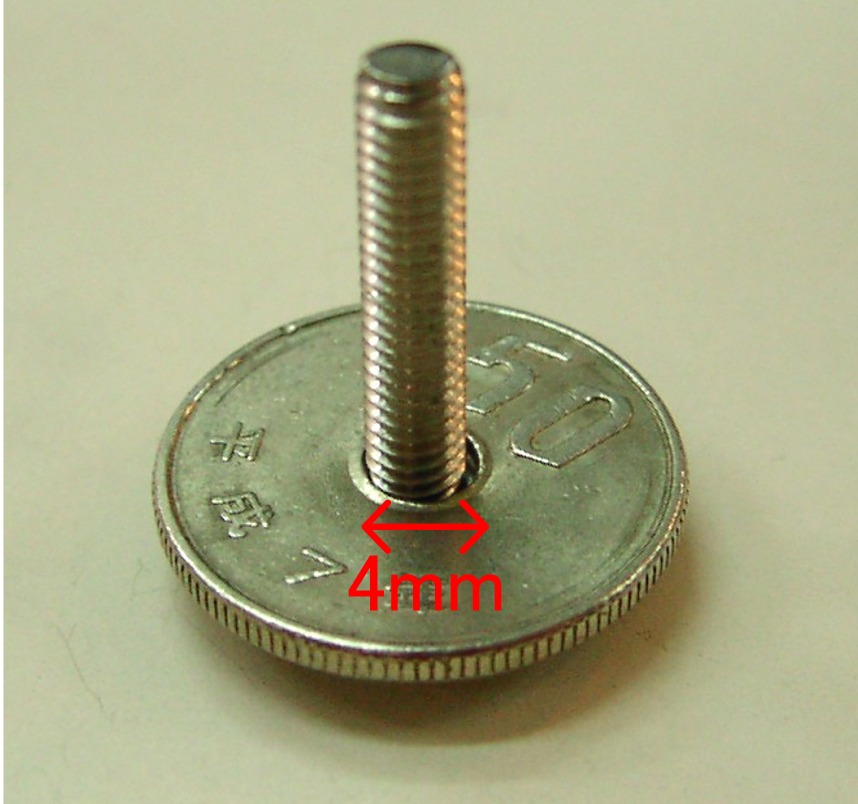

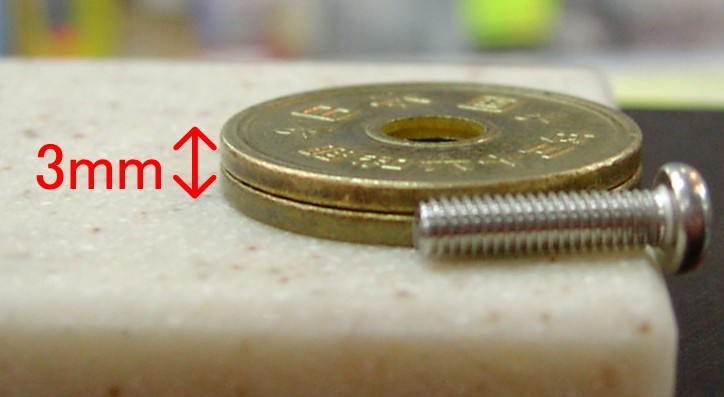

2枚重ねにした5円玉と同じ高さであれば 　直径3mmネジです。	50円玉にネジを差し込んでほとんど 　　隙間がなければ直径4mmネジです。

（４）脚のネジ穴の周りに突起物はありますか？→注２

突起物がない場合→SWITCH-LEG01/02が取り付けできます。

突起物がある場合→（５）にお進みください。

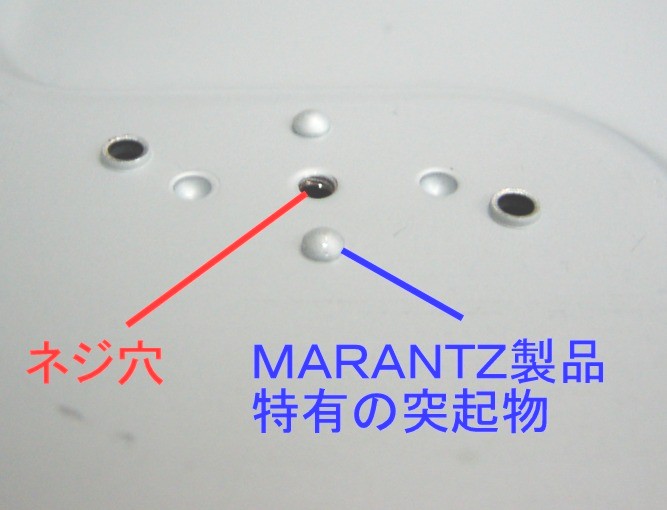

注２）MARANTZ製品特有の突起物

※MARANTZの製品はネジ穴から4〜7mm離れた位置に特有の小さな突起物のあるモデルがあります。
SWITCH-LEG01はこの突起物を避ける溝を設けておりますので この位置に突起物がある場合は取り付けが可能です。

（５）どのあたりに突起物がありますか？

■ネジ穴から突起物まで距離が10mm未満→SWITCH-LEGは取り付けできません。

■ネジ穴から突起物までの距離が10mmで、高さ5mmまでの突起物がある場合→

SWITCH-LEG01／02のみでは取付できませんが、
01EX／02EXは高さが5mmありますので、SWITCH-LEG01／02と組み合わせると取り付けできます。

■ネジ穴から突起物までの距離が15mmで、高さ2mmまでの突起物がある場合→

SWITCH-LEG01／02が取付できます。

■ネジ穴から突起物までの距離が15mmで、高さ2〜7mmまでの突起物がある場合→

SWITCH-LEG01／02のみでは取付できませんが、
01EX／02EXは高さが5mmありますので、SWITCH-LEG01／02と組み合わせると取り付けできます。

■ネジ穴から突起物までの距離が20mmで、高さ8mmまでの突起物がある場合→

SWITCH-LEG01／02が取付できます。

ネジ穴から突起物までの距離が20mmで、高さ8〜13mmまでの突起物がある場合→

01EX／02EXは高さが5mmありますので、SWITCH-LEG01／02と組み合わせると取り付けできます。
